#图文创作激发策画#拉伸成型加工是哄骗模具将平板毛坯成形为启齿空腹零件的冲压加工门径。拉伸算作主要的冲压工序之一，应用庸俗。用拉伸工艺不错制成圆筒形、矩形、路线形、球形、锥形、抛物线形过甚他不规矩时局的薄壁零件，如果与其他冲压成形工艺相助开yun体育网，还可制造时局更为复杂的零件。

使用冲压开垦进行产物的拉伸成型加工，包括：拉伸加工、再拉伸加工、逆向拉伸以及变薄拉伸加工等。

拉伸加工：使用压板装配，哄骗凸模的冲压力，将平板材的一部分大略一谈拉入凹模子腔内，使之成形为带底的容器。容器的侧壁与拉伸观点平行的加工，是单纯的拉伸加工，而对圆锥（或角锥）描摹器、半球描摹器及抛物线面孔器等的拉伸加工，其中还包含扩形加工。

再拉伸加工：即对一次拉伸加工无法完成的深拉伸产物，需要将拉伸加工的成形产物进行再次拉伸，以加多成描摹器的深度。

逆向拉伸加工：将前工序的拉伸工件进行反向拉伸，工件内侧变成外侧，并使其外径变小的加工。

变薄拉伸加工：用凸模将已成描摹器拥入比容器外径稍小的凹模子腔内，使带底的容器外径变小，同期壁厚变薄，既摒除壁厚偏差，又使容器名义光滑。

使用冲压开垦进行五金冲压拉伸加工时，包括以下16种类型：

1、圆筒拉伸加工✦（Round drawing）：带凸缘（法兰）圆筒产物的拉伸。法兰与底部均为平面时局，圆筒侧壁为轴对称，在团结圆周上变形均匀散播，法兰上毛坯产生拉深变形。

2、椭圆拉伸加工✦（Ellipse drawing）：法兰上毛坯的变形为拉伸变形，但变形量与变形比沿空洞时局相应变化。曲率越大的部分，毛坯的塑性变形量就越大；反之，曲率越小的部分，毛坯的塑性变形越小。

3、矩形拉伸加工✦（Rectangular drawing）：一次拉伸成形的低矩形件。拉伸时，凸缘变形区圆角处的拉伸阻力大于直边处的拉伸阻力，圆角处的变形进度大于直边处的变形进度。

4、山形拉伸加工✦（Hill drawing）：冲压件的侧壁为斜面时，侧壁在冲压经过中是悬空的，不贴模，直到成形已毕时才贴模。成形时侧壁的不同部位变形特色不十足疏通。

5、丘形拉伸加工✦（Hill drawing）：丘形盖板件在成形经过中的坯件变形不是简便的拉伸变形，而是拉伸和胀形变形同期存在的复合成形。压料面上坯件的变形为拉伸变形（径向为拉应力，切向为压应力），而空洞里面（很是是中心区域）坯件的变形为胀形变形（径向和切向均为拉应力）。

6、带凸缘半球形拉伸加工✦（With flange hemisphere drawing）：球形件拉伸时，毛坯与凸模的球形顶部局部战役，其余大部分处于悬空的不受欺压的解放气象。因此，此类球面零件拉伸的主要工艺问题在于局部战役部分的严重变薄，或曲面部分的失稳起皱。

7、法兰盘拉伸加工✦（Flange drawing）：将拉伸产物的法兰盘部分进行浅拉伸的加工。其应力应变情况访佛于压缩翻边。由于切向受压应力，容易起皱，故成形极限主要受压缩起皱的铁心。

8、角落拉伸加工✦（Flange drawing）：对前工序拉伸产物的凸缘部进行角形再拉伸加工，此种加工条目材料具有邃密的塑性。

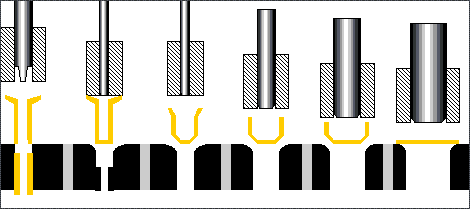

9、深度拉伸加工✦（Deep drawing）：进步拉伸加工极限的拉伸加工产物，需要经过两次以上的屡次拉伸方能完成。经过前工位深度观点拉伸加工的产物，在深度观点进行再拉伸加工。宽凸缘拉伸件，第一次拉伸时就拉伸成所条目的凸缘直径，在后来再拉伸时，凸缘直径保捏不变。

10、锥形拉伸加工✦（Taper drawing）：h/d>0.8、α =10°～30°的深锥形件，由于深度较大，坯料的变形进度较大，仅靠坯料与凸模战役的局部面积传递成形力，极易引起坯料局部过度变薄乃至翻脸，需要经过屡次过渡冉冉成形。路线拉伸法是领先将坯料拉伸成路线形过渡件，其路线外形与锥形部的内形相切，临了胀造成锥形。路线过渡件的拉伸次数、工艺等与路线圆筒件的拉伸疏通。

11、矩形再拉伸加工✦（Rectangular redrawing）：屡次拉伸成形的高矩形件，其变形不仅与深圆筒形件的拉伸不同，与低盒形件的变形也有很大判袂。下图为多工位自动搬送压力机进行高矩形盒件加工时，屡次拉伸经过中制件外形、尺寸追随拉伸高度的变化。

12、曲面成形加工✦（Surface forming）：曲面拉伸成形，使金属平板坯料外法兰部分消弱，内法兰部分伸长，成为非直壁非平底的曲面时局的空腹产物的冲压成形门径。

13、台阶拉伸加工✦（Step drawing）：将左侧初拉伸产物进行再拉伸加工，成形为右侧的台阶形底部。深度较深的部分在拉伸成形的初期就产生变形，深度较浅的部分在拉伸的后期产生变形。在台阶变化部分的侧壁易诱发切应力产生变形。

14、反向拉伸加工✦（Reverse drawing）：将前工序拉伸加工的工件，进行反向拉伸，是再拉伸的一种。反向拉伸法可加多径向拉应力，关于守护起皱可收到较好恶果。也有可能升迁再拉伸的拉伸扫数。

15、变薄拉伸加工✦（Ironing）：与平淡拉伸不同，变薄拉伸主若是在拉伸经过中更正拉伸件筒壁的厚度。凸凹模之间的罅隙小于毛坯厚度，毛坯直壁部分在通过罅隙时，处于较大的均匀压应力之下，拉伸经过中壁厚变薄的同期，摒除容器壁厚偏差，加多容器名义的光滑度，升迁精度和强度。

16、面板拉伸加工✦（Panel drawing）：面板产物是板材冲压件，名义时局复杂。在拉伸工序中开yun体育网，毛坯变形复杂，其成形性质已非简便的拉伸成形，而是拉深与胀形同期存在的复合成形。
